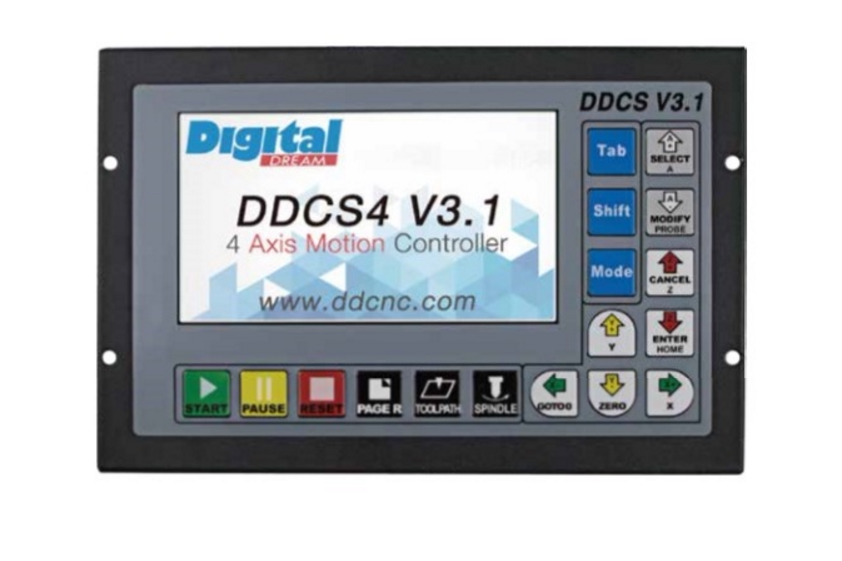

Màn hình điều khiển máy CNC 4 trục tốc độ cao 500Khz DDCSV3.1

Mã sản phẩm: DDCSV3.1
Xuất xứ: Chính hãng
Thương hiệu: DDCNC
Đánh giá:
0/10
Lượt xem: 184
Trạng thái: Còn hàng

Giá liên hệ
Liên hệ

Bộ điều khiển máy CNC 4 trục X,Y,Z,A phiên bản cao nhất V3.1. Spindle xuất tín hiệu điều khiển analog 0-10V, chạy chương trình G-Code nhận từ USB. Tốc độ phát xung mỗi trục lên đến 500Khz cho tốc độ chạy các trục nhanh nhất có thể, độ phân giải nhỏ nhất có thể, làm cho máy chạy chính xác hơn bao giờ hết, kết nối dễ dàng, chạy Offline không cần đến máy tính  mang lại tính ổn định cho máy, không sợ bị mất kết nối làm hỏng sản phẩm khi đang gia công so với phương pháp kết nối điều khiển trực tiếp Online bằng máy tính. Sản phẩm được tặng kèm 01 tay quay điều khiển handWheel (MPG) xịn chuyên nghiệp trị giá hơn 1 triệu đồng!

1) 16-channel optocoupler isolated digital input interface, 3-channel optocoupler isolated digital input outlet;

2) The new version strengthens the algorithm, supports flexible circular interpolation, and corrects the deficiencies in the circular interpolation command in the old version;

3) 1 channel 0-10V spindle speed control analog output interface (can be modified to PWM output);

4) The 3-4 axis pulse direction uses differential output, and the maximum interpolation pulse output frequency is 500Khz;

5) ARM9 main control chip, FPGA core algorithm chip;

6) 5 inches TFT screen, resolution: 480×272, 17 operation keys;

7) The main control equipment is 24VDC power input, and the current capacity is not less than 0.5A;

8) The power input of the IO port is also 24VDC, and the current capacity requirement is not less than 0.5A; all IO ports do not need to be configured with external power supplies, such as

Connect relays and the like;

9) Support U disk to read G command, G command file size is not required;

10) Support standard MPG;

11) Support single-axis manual jog and linkage and fixed-distance operation of panel buttons;

12) Support the operation of quickly specifying the operating position;

13) Support multi-coordinate system (automatically save when power off);

14) With breakpoint memory, automatic protection function when power off;

15) Support to save the breakpoint function (press the pause button to automatically save during operation, automatically save when power off);

16) Controller The controller only supports NPN type limit switches;

17) The new version uses a sheet metal shell, which has an atmospheric appearance and better anti-interference ability.

1.1 DDCS V3.1 Product Overview

1.2 Brief performance parameters of DDCS V3.1



handle controller

demension



DDCSV3.1_1

DDCSV3.1_2

DDCSV3.1_3

DDCSV3.1_4

DDCSV3.1_5
