Mạch điều khiển tốc độ động cơ DC6-90V/15V, DC12-60V/30A |
|
| Mã sản phẩm: | DC SPEED CONTROLLER 15A/30A |
| Xuất xứ: | ... |
| Thương hiệu: | ... |
| Lượt xem: | 6.059 |
| Trạng thái: | Còn hàng |
Giá liên hệ |
|
| Liên hệ | |
Hot sale!!!
Board mạch điều khiển tốc độ động cơ DC, điện áp sử dụng từ 6 đến 90VDC, dòng điện max=15A, Biến trở ngoài dễ dàng gắn vào tủ điện điều khiển.
Tiện lợi cho tất cả các ứng dụng điều khiển tốc độ động cơ DC công suất từ 10- 720W, 6-90VDC. Đầu vào điều khiển tốc độ analog 0-5VDC thích hợp cho điều khiển động cơ Spindle cho máy CNC 48V-300W/48V-400W/48V-500W…
Product parameters:
Model: CCMHCN
Operating voltage: DC 6V-90V Output voltage is about 0-100% of the input voltage
Control power: 6V * 15A = 90W, 12V * 15A = 180W, 24V*15A=360W, 36V*15A=540W, 48V*15A=720W, 90V * 8A = 720W.
Rated current: 10A
Maximum current: 15A
Quiescent current 0.005A (standby)
Power range: 0.01-720W
Speed range: 0% -100%
PWM frequency: 16kHz
Potentiometer: resistance B10K; line length 20cm; opening 8mm
Size: 64mm * 59mm * 28mm
Weight: 75G

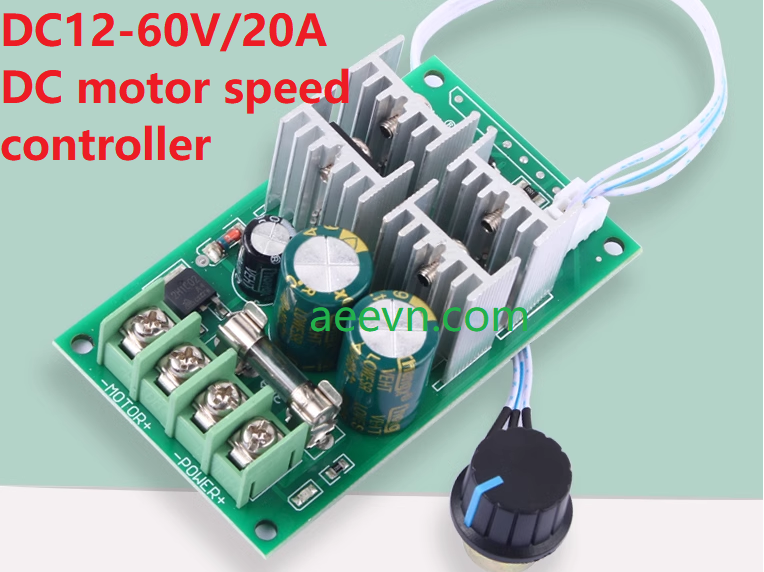

2/ Mạch điều khiển tốc độ động cơ DC12-60V/30A.
PWM DC motor speed regulator 12V-60V supports PLC analog 0-5V MCU control
Product parameters:
Input voltage: DC6-60V Output voltage: linear under load
Output current: 0-30A Continuous current: 20A
Speed regulation type: current regulation Speed regulation method: potentiometer (0-5V)
Speed regulation range: 0-100% Control frequency: 15KHZ
Wiring type: Fence terminal block Knob wire length: 20CM

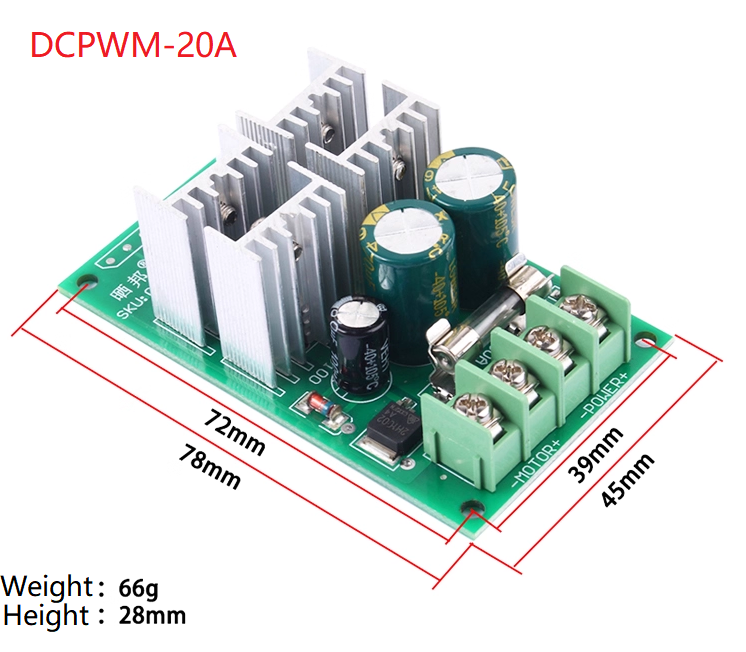

Module size: length*width*height 78MM*45MM*28MM
Net product weight: 66g
Mainboard installation size: length * width 72MM * 39MM
Potentiometer installation hole: 7MM
Analog signal 0-5V speed control connection: the middle line of the potentiometer is the signal line

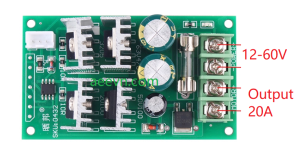

Wiring Diagram
Make sure the positive and negative connections are correct before powering on
Input is 6-60V DC
Power supply: POWER+ POWRE-
Motor:MOTOR+ MOTOR-
