Đầu dò độ cao Keyence Japan tất cả các loại Series GT2 + Phụ kiện: Bộ khuếch đại, dây cáp,… |
|
| Mã sản phẩm: | GT2-H12, GHT-H12K, GT2-H12L, GT2-71N, GT2-72N, GT2-CH5M, OP-77679, DL-RS1A ,... |
| Xuất xứ: | Chính hãng JAPAN |
| Thương hiệu: | KEYENCE |
| Lượt xem: | 6 |
| Trạng thái: | Còn hàng |
Liên hệ |
|
| Liên hệ | |
Cảm biến độ cao siêu chính xác đến hàng 0.001mm đến từ hãng lớn Keyence Japan. Chuyên dùng để đo độ cao của các vật thể trong ngành công nghiệp cần độ cao chính xác và hoàn tòn tự động.
Đi kèm với bọ đầu dò cảm biến độ cao là Bộ Amplifer GT2-71N,GT2-72N,… để khếch đại và xử lý tín hiệu sau đó truyền về hệ thống điều khiển PLC, VXL,…
Ngoài ra cần phải có các hệ thống day cáp kết nối thiết bị, cáp mạng và module truyền thông dữ liêu,…nếu cần truyền dữ liệu đi xa,…

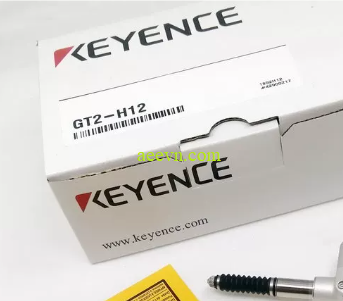

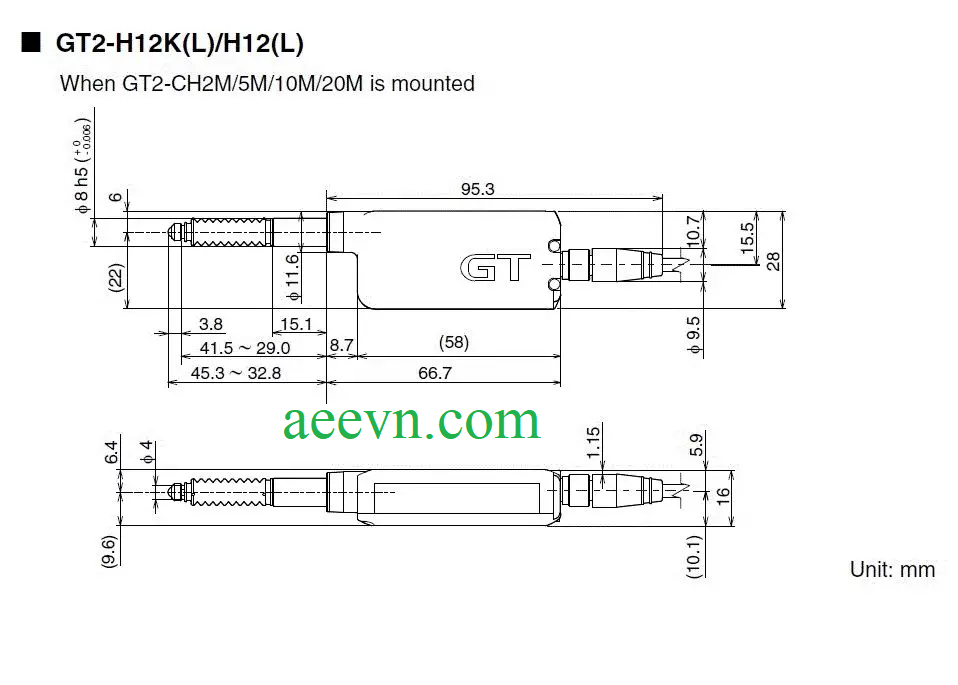

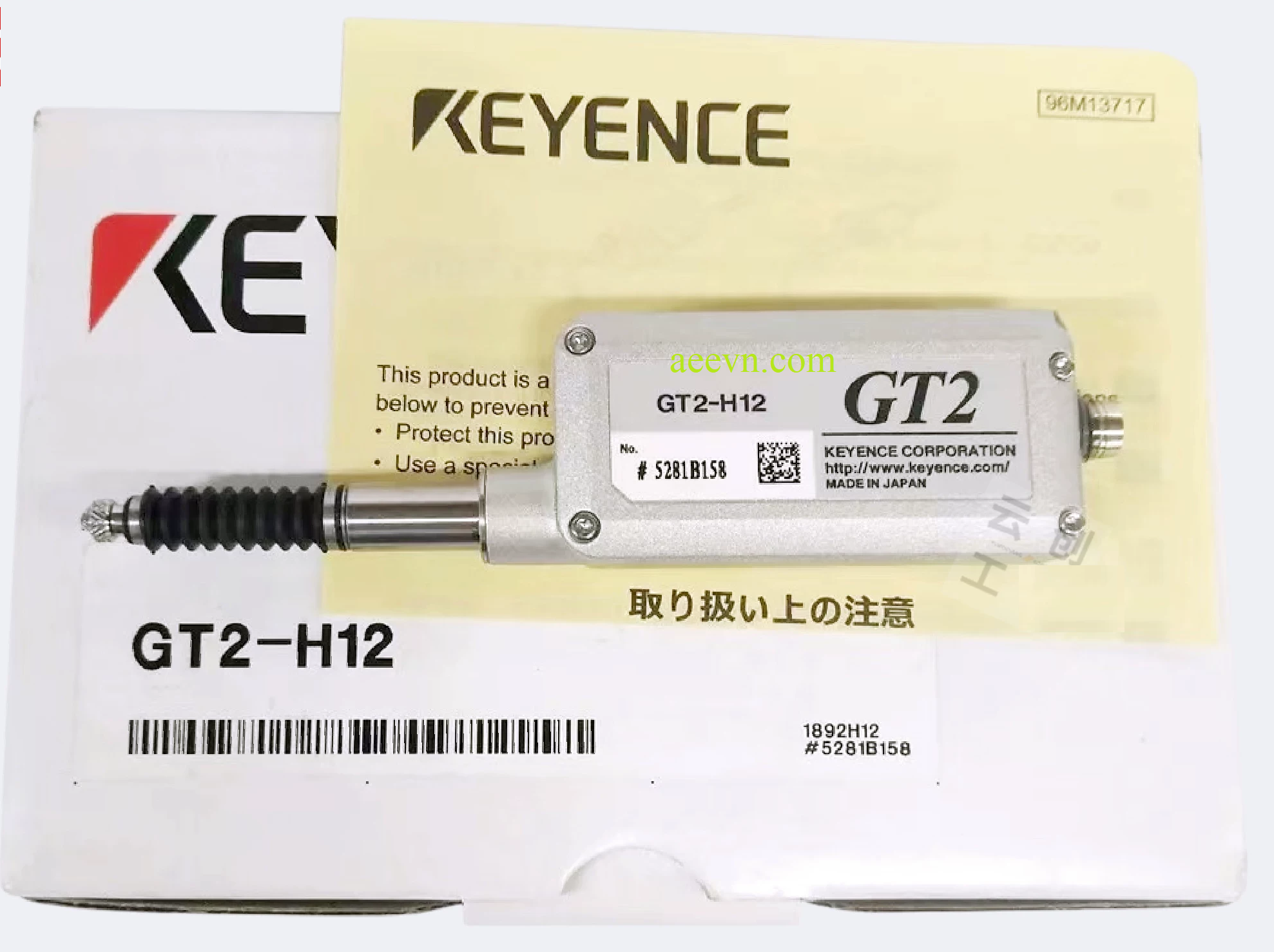

Thông số kỹ thuật GHT2-H12
| Mẫu | GT2-H12 | |||
| Hệ thống phát hiện | Vạch chia độ bằng kính thạch anh, hệ thống chiếu cảm biến hình ảnh CMOS, Loại tuyệt đối (không phát sinh lỗi theo dõi) | |||
| Phạm vi đo | 12 mm | |||
| Độ phân giải | 0,5 μm | |||
| Độ chính xác (20°C) | 2 µm (p-p)*1 | |||
| Lực đo | Lắp đặt hướng xuống | 1,0 N*2 | ||
| Lắp đặt cạnh bên | 0,9 N*2 | |||
| Lắp đặt hướng lên | 0,8 N*2 | |||
| Thời gian lấy mẫu | 1 ms | |||
| Tần số đáp ứng cơ học | 10 Hz*1 | |||
| Đèn báo vận hành | Đèn LED 2 màu (màu đỏ, màu xanh lá cây) | |||
| Khả năng chống chịu với môi trường | Chỉ số chống chịu thời tiết cho vỏ bọc | IP67 | ||
| Nhiệt độ môi trường xung quanh | -10 đến +55 °C (Không đóng băng) | |||
| Độ ẩm môi trường xung quanh | 35 đến 85 % RH (Không ngưng tụ) | |||
| Chống chịu rung | 10 đến 55 Hz, 1,5 mm Biên độ kép theo các hướng X, Y, Z tương ứng, 2 giờ | |||
| Vật liệu | Thân máy chính | Vỏ thân máy chính: Kẽm được đức khuôn, Đèn báo: Polyarylate, Vỏ chắn bụi: NBR*3 | ||
| Vỏ chắn bụi | NBR | |||
| Công tắc | Thép không gỉ TYPE304, 440C | |||
| Cáp đầu cảm biến | Tùy chọn (đầu nối M8) | |||
| Khối lượng | Xấp xỉ 95 g (trừ dây cáp) | |||
| *1 Giá trị khi nhiệt độ môi trường xung quanh là 20 °C. *2 Giá trị tại trung tâm phạm vi đo. *3 Vỏ chắn bụi không được cung cấp trong mẫu GT2-H12KL, mẫu GT2-H12L hoặc mẫu GT2-H32L. |
||||

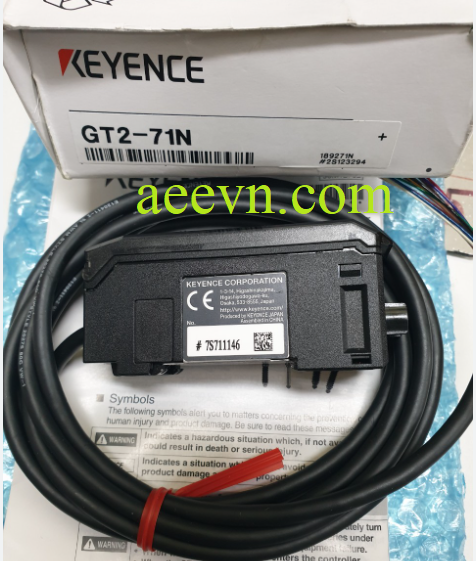

Thông số kỹ thuật GT2-71N
| Mẫu | GT2-71N | |||
| Loại lắp đặt | Lắp trên thanh ngang (DIN-rail) | |||
| Loại ngõ ra | Ngõ ra NPN | |||
| Thiết bị chính/Khối mở rộng | Thiết bị chính | |||
| Điện áp nguồn cung cấp | 10 đến 30 VDC, bao gồm 10 % độ gợn (p-p) | |||
| Công suất tiêu thụ | Bình thường | Tối đa 2,200 mW (30 V, cực đại 73,3 mA) | ||
| Tiết kiệm điện (Eco) | Tối đa 1,700 mW (30 V, cực đại 56,7 mA) | |||
| Nguồn điện mànhình hiển thị | Màn hình hiển thị giá trịđược đo | 6 + Đèn LED 1/2-chữ số 7-đoạn (màu đỏ) | ||
| Các màn hình hiển thịkhác | Màn hình hiển thị thanh đèn LED 2 màu 13 mức (màu đỏ, màu xanh lá cây), đèn báo (màu đỏ, màu xanh lá cây) | |||
| Phạm vi hiển thị | -199,9999 đến 199,9999 | |||
| Độ phân giải màn hình | 0,1 μm | |||
| Ngõ vào điều khiển |
Ngõ vào hẹn giờ/thiết lập trước/tụ điện | Thời gian ngõ vào Ngõ vào hẹn giờ: Tối thiểu 2 ms Ngõ vào thiết lập trước/thiết lập trước/tụ điện: Tối thiểu 20 ms |
||
| Ngõ ra điều khiển | HH / High / Go / Low / LL |
NPN cực thu để hở, không có điện áp ngõ ra, Dòng điện có thể áp dụng: 50 mA, Điện áp có thể áp dụng tối đa: 40 V Điện áp dư khi BẬT: Tối đa 1 V* Công tắc chọn Thường mở/Thường đóng (GT2-71MCN/71MCP: HH và LL không có sẵn.) |
||
| Ngõ ra Analog | – | |||
| Thời gian đáp ứng | hsp (3)/5/10/100/500/1000 ms (Khi sử dụng GT2-Pxxx, hsp (12)/20/40/400/2000/4000 ms) |
|||
| Khả năng chống chịu với môi trường | Nhiệt độ môi trường xung quanh | -10 đến +50 °C (GT2-71MCN/71MCP: -10 đến +45 °C khi khối mở rộng được kết nối) | ||
| Độ ẩm môi trường xung quanh | 35 đến 85 % RH (Không ngưng tụ) | |||
| Chống chịu rung | 10 đến 55 Hz, 1,5 mm Biên độ kép theo các hướng X, Y, Z tương ứng, 2 giờ | |||
| Vật liệu | Vỏ thân máy chính: Polycarbonate, Chóp khóa: Polyacetal, Tấm mặt trước: PET, Cáp: PVC | |||
| Khối lượng | Xấp xỉ 140 g (bao gồm cáp nguồn điện) | |||

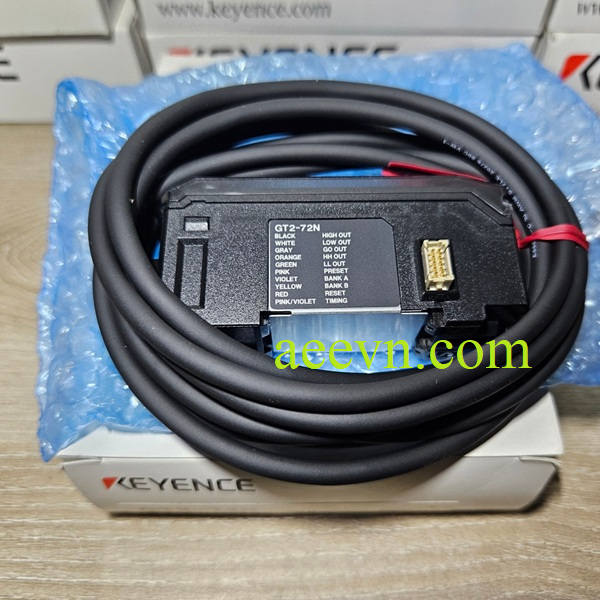

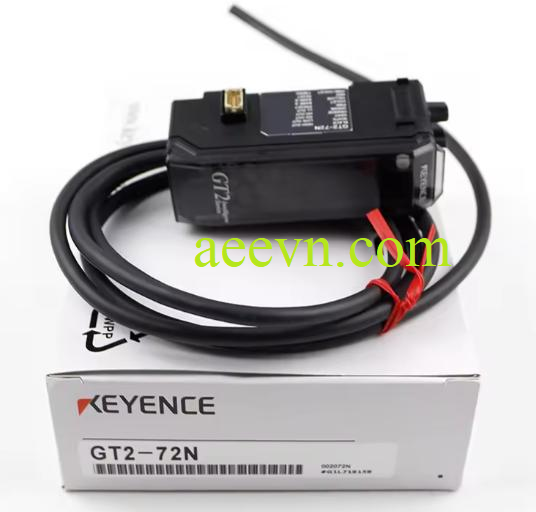

Thông số kỹ thuật
| Mẫu | GT2-72N | |||
| Loại lắp đặt | Lắp trên thanh ngang (DIN-rail) | |||
| Loại ngõ ra | Ngõ ra NPN | |||
| Thiết bị chính/Khối mở rộng | Khối mở rộng | |||
| Điện áp nguồn cung cấp | 10 đến 30 VDC, bao gồm 10 % độ gợn (p-p) | |||
| Công suất tiêu thụ | Bình thường | Tối đa 2,200 mW (30 V, cực đại 73,3 mA) | ||
| Tiết kiệm điện (Eco) | Tối đa 1,700 mW (30 V, cực đại 56,7 mA) | |||
| Nguồn điện mànhình hiển thị | Màn hình hiển thị giá trịđược đo | 6 + Đèn LED 1/2-chữ số 7-đoạn (màu đỏ) | ||
| Các màn hình hiển thịkhác | Màn hình hiển thị thanh đèn LED 2 màu 13 mức (màu đỏ, màu xanh lá cây), đèn báo (màu đỏ, màu xanh lá cây) | |||
| Phạm vi hiển thị | -199,9999 đến 199,9999 | |||
| Độ phân giải màn hình | 0,1 μm | |||
| Ngõ vào điều khiển |
Ngõ vào hẹn giờ/thiết lập trước/tụ điện | Thời gian ngõ vào Ngõ vào hẹn giờ: Tối thiểu 2 ms Ngõ vào thiết lập trước/thiết lập trước/tụ điện: Tối thiểu 20 ms |
||
| Ngõ ra điều khiển | HH / High / Go / Low / LL |
NPN cực thu để hở, không có điện áp ngõ ra, Dòng điện có thể áp dụng: 50 mA, Điện áp có thể áp dụng tối đa: 40 V Điện áp dư khi BẬT: Tối đa 1 V* Công tắc chọn Thường mở/Thường đóng (GT2-71MCN/71MCP: HH và LL không có sẵn.) |
||
| Ngõ ra Analog | – | |||
| Thời gian đáp ứng | hsp (3)/5/10/100/500/1000 ms (Khi sử dụng GT2-Pxxx, hsp (12)/20/40/400/2000/4000 ms) |
|||
| Khả năng chống chịu với môi trường | Nhiệt độ môi trường xung quanh | -10 đến +50 °C (GT2-71MCN/71MCP: -10 đến +45 °C khi khối mở rộng được kết nối) | ||
| Độ ẩm môi trường xung quanh | 35 đến 85 % RH (Không ngưng tụ) | |||
| Chống chịu rung | 10 đến 55 Hz, 1,5 mm Biên độ kép theo các hướng X, Y, Z tương ứng, 2 giờ | |||
| Vật liệu | Vỏ thân máy chính: Polycarbonate, Chóp khóa: Polyacetal, Tấm mặt trước: PET, Cáp: PVC | |||
| Khối lượng | Xấp xỉ 140 g (bao gồm cáp nguồn điện) | |||
Thông số kỹ thuật DL-RS1A
| Thông số | Giá trị |
|---|---|
| Loại cảm biến | Cảm biến phát hiện đối tượng |
| Phạm vi phát hiện | 0 đến 3m (tùy thuộc vào loại đối tượng và điều kiện môi trường) |
| Nguồn cấp | 12V DC hoặc 24V DC |
| Giao diện kết nối | Digital (NPN hoặc PNP) |
| Kích thước | 55mm x 30mm x 20mm |
| Độ chính xác phát hiện | ±2mm |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Độ ẩm hoạt động | 35% đến 85% RH |
| Bảo vệ chống nước | IP65 |
| Công suất tiêu thụ | 0.8W |
| Thời gian đáp ứng | < 2 ms |
| Kích thước đầu cảm biến | 12mm x 12mm |
| Chất liệu | Nhựa ABS hoặc hợp kim |
| Tính năng bổ sung | Chế độ điều chỉnh phạm vi phát hiện, chống nhiễu |
| Đầu ra tín hiệu | Digital (PNP hoặc NPN) |
| Điện áp đầu ra | 12V hoặc 24V DC |
| Dòng điện đầu ra | 100mA |
| Phạm vi điều chỉnh | Có (có thể điều chỉnh độ nhạy) |
| Tính năng khác | Chống rung, ổn định tín hiệu trong môi trường khắc nghiệt |

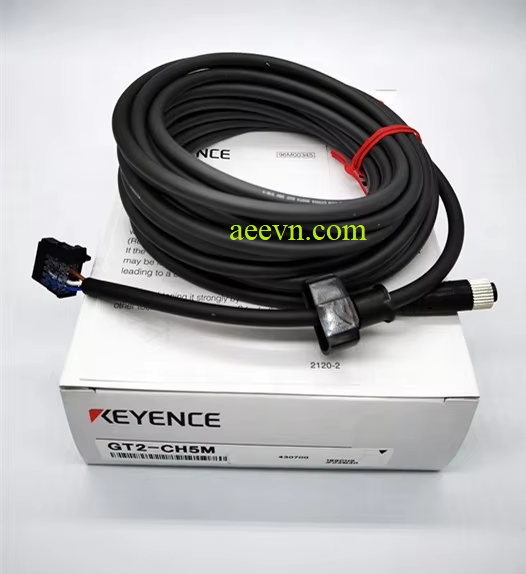

Thông số kỹ thuật GT2-CH5M
| Thông số | Chi tiết |
|---|---|
| Model | GT2-CH5M |
| Loại | Cáp đầu cảm biến |
| Sản phẩm áp dụng | Dòng sản phẩm GT2 |
| Đầu cáp | M8 thẳng – e-con |
| Chiều dài | 5 m (16.40 feet) |
| Lưu ý | Cáp có thể cắt theo ý muốn. Nếu bạn cắt cáp, bạn sẽ cần đầu nối (OP-84338) để kết nối với bộ hiển thị (bộ khuếch đại). |
| Trọng lượng | Khoảng 190 g |

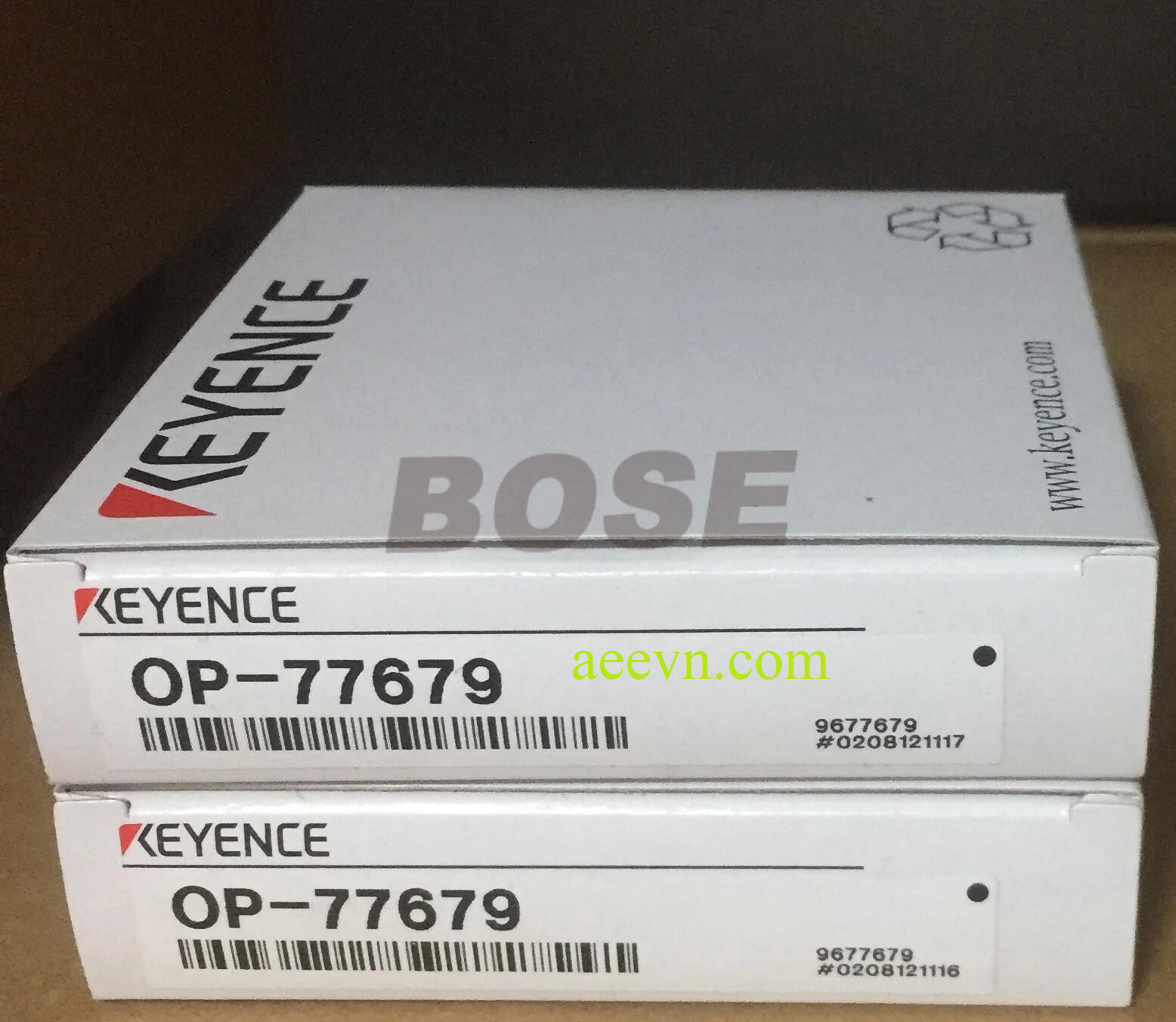

Thông số kỹ thuật OP-77679
| Thông số | Giá trị |
|---|---|
| Model | OP-77679 |
| Loại | Giá đỡ cảm biến |
| Vật liệu | SUS304 |
| Bề mặt | Đánh bóng |
| Cảm biến tương thích | CZ Series, IL Series (IL-030/IL-060/IL-100), IG Series (IG-020/IG-026/IG-060/IG-100/IG-150) |
| Kích thước (W x D x H) | 20 mm x 20 mm x 20 mm |
| Trọng lượng | Khoảng 10 g |
| Phụ kiện đi kèm | Vít M3 x 6 (2 chiếc) |
| Nhiệt độ môi trường hoạt động | -10 đến +55 °C (Không đóng băng) |
| Độ ẩm môi trường hoạt động | 35 đến 85 % RH (Không ngưng tụ) |
