Motor cửa tự động, DC Servo Motor gắn liền hộp số 1/15, Model: GW63100

Mã sản phẩm: GW63100(60W), GW63100(100W)
Xuất xứ: TAIWAN
Thương hiệu: SANTO
Đánh giá:
0/10
Lượt xem: 5.155
Trạng thái: Còn hàng

giá liên hệ
Liên hệ

-WormGear DC servo motor GW63100-60W/ GW63100-100W

+Working Voltage: 24-36VDC

+Power: có 2 loại là 60W và 100W. Loại 60W chịu dòng liên tục 3.5A, 100W chịu dòng 5.0A.

+Encoder có 3 loại: 1 phase 40 xung, 2 phase 100 xung hoặc 2 phase 1000 xung. Điện áp cấp cho encoder: 5VDC.



-Tốc đầu ra không tải của motor = 220-250RPM, trục đầu ra của hộp giảm tốc phi 10 có rãnh cài then 3×3, cơ cấu truyền động  Bánh vit- trục vít với tỉ số truyền 1:15, Mommen xoắn lớn, hoạt động êm ái bền bỉ.



*Quy định màu dây Encoder:

1. Encoder 1 phase 3 dây: Nâu: +5V, Xanh: 0V, Trắng: Xung ra.

2. Encoder 2 phase loại 1000PPR: Trắng: phase A, Xanh: phase B, Nâu: +5V, Mass: 0V.

3. Encoder 2 phase loại 100PPR: Trắng: phase A, vàng: phase B, Nâu: +5V, Blue: 0V.



*Lưu ý: Với ứng dụng chạy 2 chiều quay thuận và ngược, quý khách bắt buộc phải xài encoder 2 phase để cho Driver nó xác định được chiều quay của động cơ dựa vào encoder. khi chúng ta cần độ chính xác cao thì chọn độ phân giải của encoder càng lớn, cần tốc độ cao mà không cần độ chính xác quá cao thì chỉ cần chọn encoder có độ phân giải nhỏ.

Ví dụ: Encoder 1000 xung thì nó có thể dừng được chính xác 1/15000 vòng. Có nghĩa là độ chính xác là 360/15000=0.024 độ  => cực kỳ nhỏ, vị trí dừng chính xác gần như tuyệt đối. Lúc này, dù có bất kỳ sự thay đổi lực tải, motor vẫn luôn giữ được vị trí dừng sai số chỉ trong vòng 0.024 độ/ 1 vòng 360 độ.

Encoder 100 xung thì độ phân giải đầu ra của motor là 1500PPR. Có nghĩa là độ chính xác vị trí dừng là 1/1500 vòng =>1 vòng quay ta có thể chia thành 1500 điểm dừng.

Với ứng dụng chạy tốc độ cao thì nên dùng encoder loại 100PPR, với độ phân giải đầu ra của motor sau hộp số là 1500PPR là khá cao và sẽ cho phép Servo chạy tốc độ cao hơn nhiều so với loại encoder 1000PPR độ phân giải 15000 xung/vòng đầu ra.



automatic-door-motor



*Bản vẽ động cơ loại 60W:

automatic-door-motor_draw

*Bản vẽ động cơ loại 100W:


Main parameters

1. 60W: (motor barrel is black, see photo)

Model: GW63100-60W Motor voltage: DC24V

No-load speed: 250r/min = revolutions per minute Load speed: 190r/min
Output torque: 25kg.cm
Rated current: 3.5A

Worm gear reduction ratio: 1:15 Weight: 1.5kg

Encoder voltage: DC5V 3-wire grating encoder

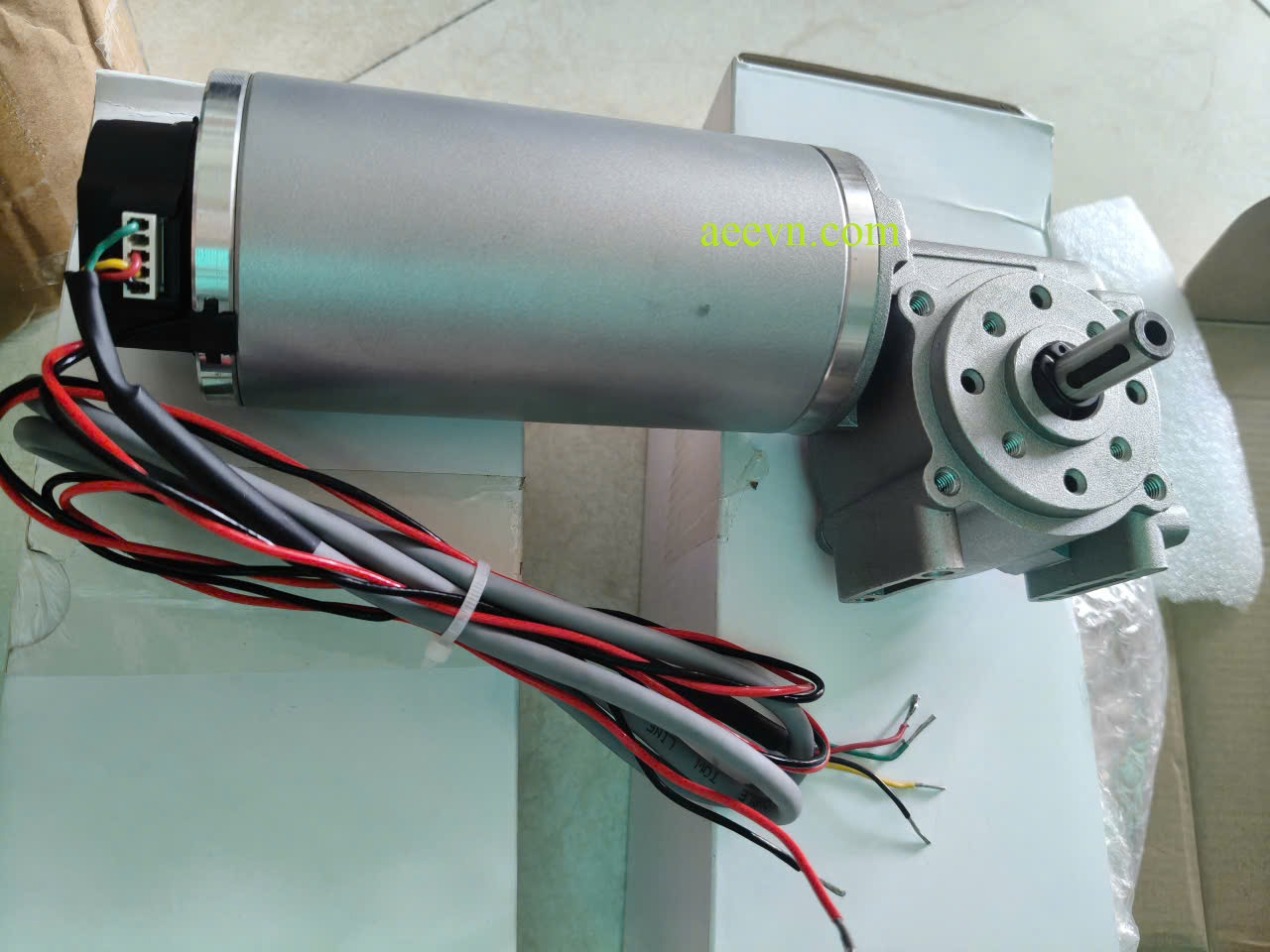

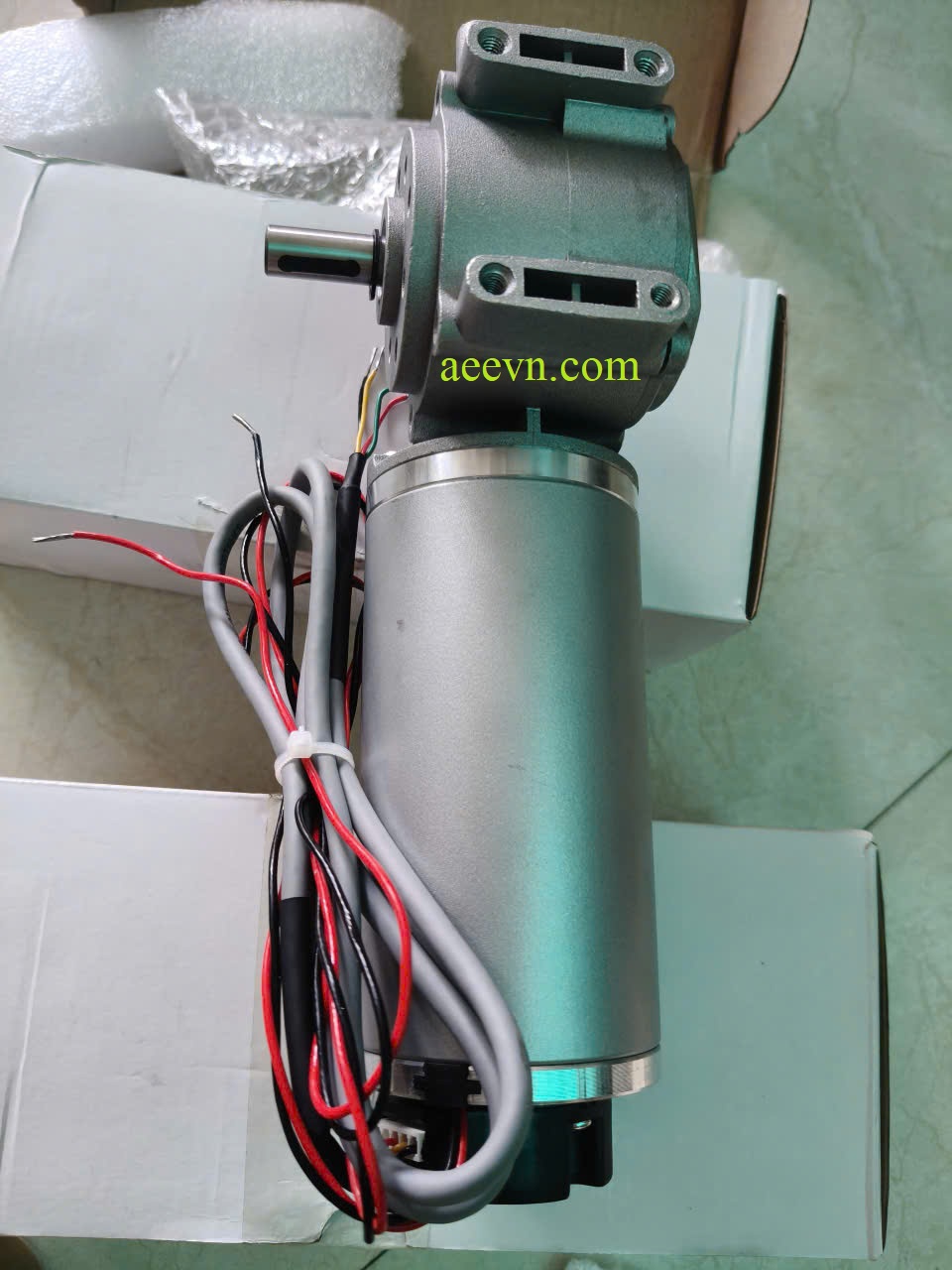

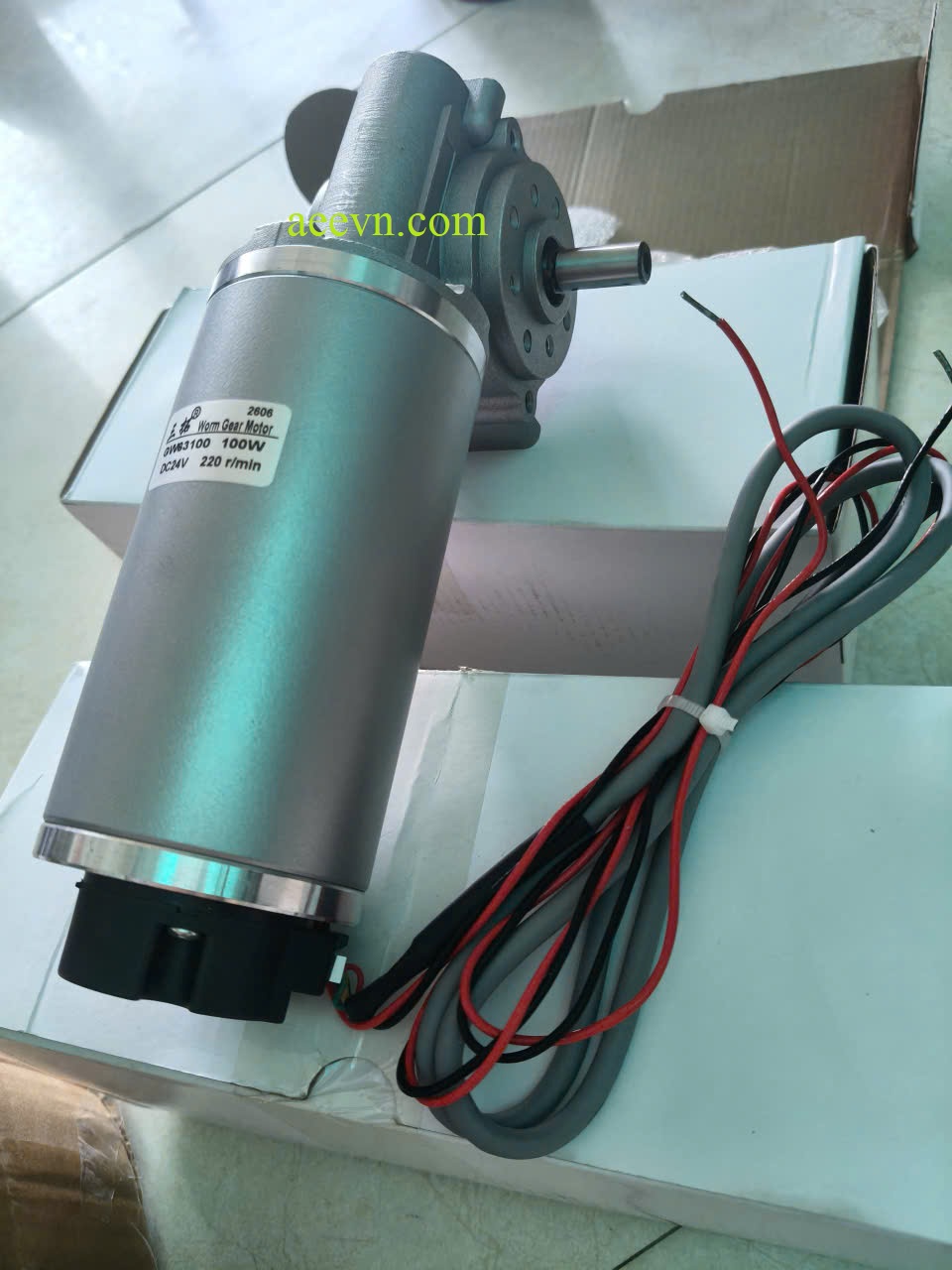

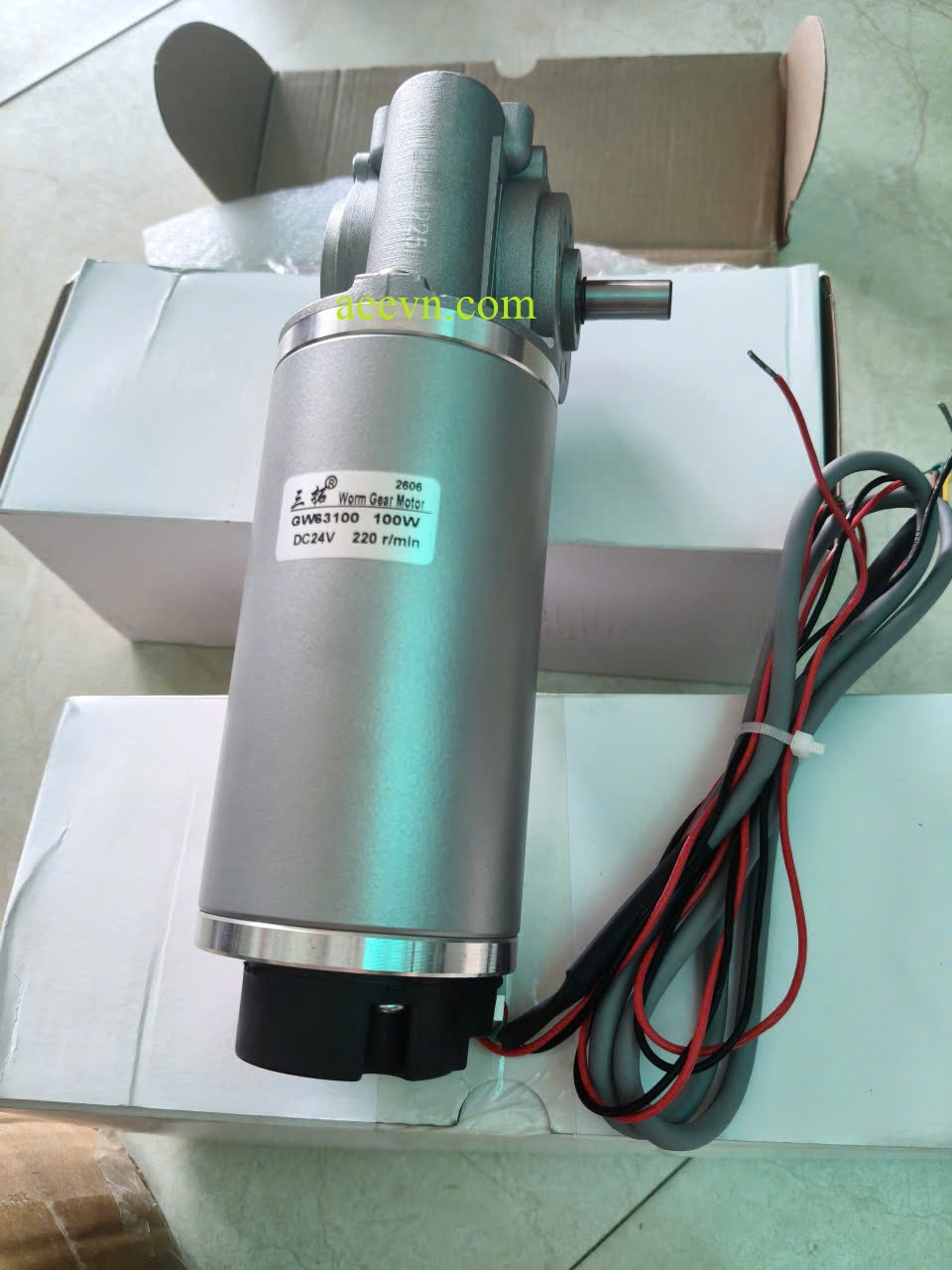

2. 100W: (motor barrel is white, see photo)

Model: GW63100-100W Motor voltage: DC24V

No-load speed: 220r/min = revolutions per minute Load speed: 165r/min
Output torque: 40kg.cm
 Rated current: 5A

Worm gear reduction ratio: 1:15 Weight: 1.7kg

Encoder voltage: DC5V 4-wire grating encoder




Motor có thể được gắn các loại encoder có số xung khác nhau của hãng CALT như: 100ppr, 250ppr, 500ppr, 1000ppr,… 2 kênhA/B:

pd08c500_p1
